巨邦集团自主研发的10kV智能化小型预装式变电站顺利投产
点击数: 发布时间:2020-08-10

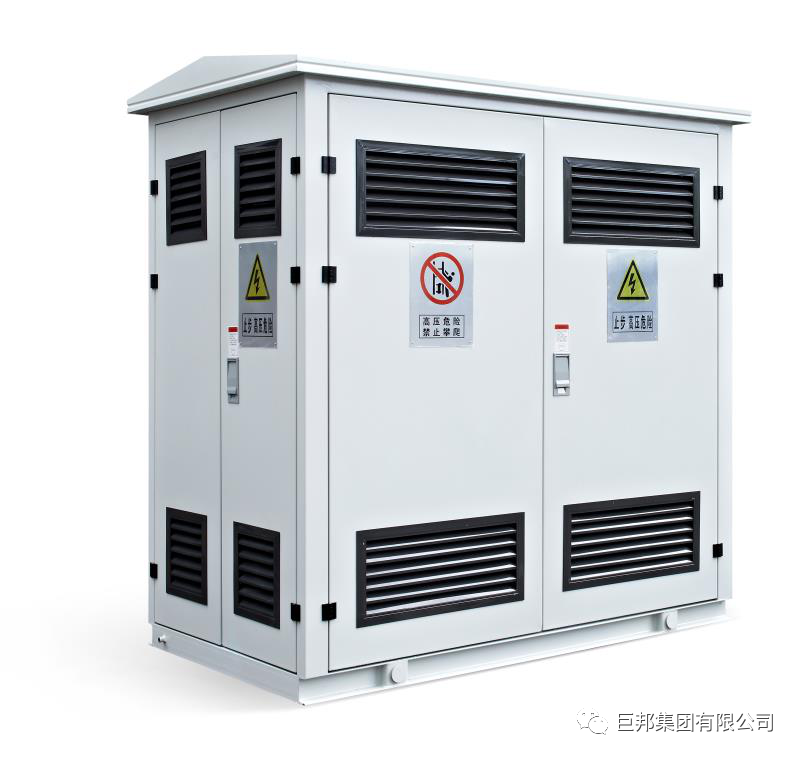

.产品概述


巨邦集团10kV智能化小型预装式变电站已顺利投产,因其具有组合灵活、便于运输、迁移、安装方便、施工周期短、运行费用低、占地面积小、无污染、免维护等优点,被广泛用于城网改造高层建筑、楼、住宅小区、工业园区、商业中心、空港、车站码头、学校等场所,其易于深入负荷中心,减少供电半径,提高末端电压质量。安装智能化监控管理系统可采集各种电气量信息(电压、电流、有功功率、无功功率、功率因数、三相不平衡情况)、开关状态、温度(室内、变压器)、火警监测、水浸监测、入侵监测等,对箱变的负荷数据和运行状况进行采集、监测和处理,实现远程辅助运维的目的,打造真正的无人值守变电站,实现高效化的管理

. 整体结构

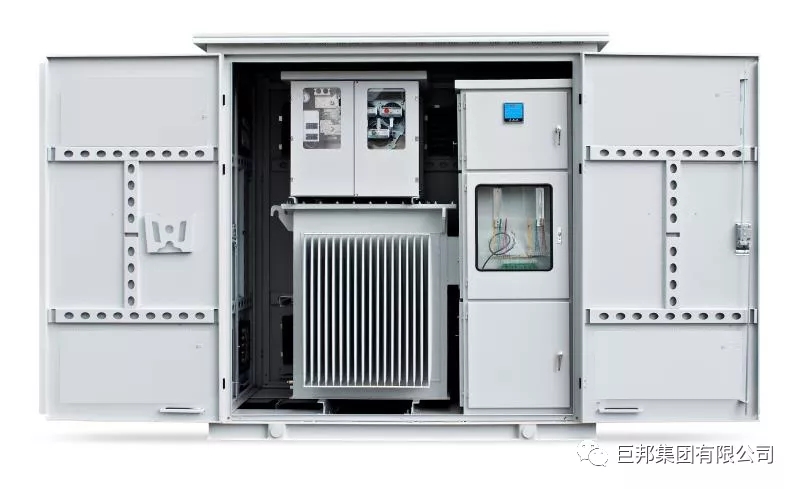

10kV智能化小型预装式变电站由高压设备、低压设备、变压器组成

1. 高压设备:

◆高压采用自主研发的GT-SRM-12共箱式小型化SF6气体绝缘环网开关设备,产品结构紧凑体积小、安装方便、性能可靠、少维护。具有完备的“五防”联锁功能,联锁装置强度满足操作要求。所有开关设备、母线等密封在密闭的不锈钢箱体内,外部无裸露带电体。运行安全、可靠性高;全模块化设计,所有模块都可根据用电要求实现侧出线及顶部扩展的连接方式,最大限度的满足供电方案的需要。
2. 低压设备:
◆低压侧进线采用框架断路器用来分配电能和保护线路及电源设备免受过载,欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能,选择性保护精确,能提高供电可靠性,避免不必要的停电。同时带有开放式通讯接口,可进行遥,以满足制中心和自动化系统的要求。

◆低压侧出线采用塑壳断路器,开关体积小、无飞弧、更换方便。

◆无功补偿室采用多功能智能综合保护控制器及新型集成无功补偿装置,智能电容器为模块化结构,体积小、现场接线简单、维护方便。只需要增加模块数量即可实现无功补偿系统的扩容。

3.变压器:
◆采用S13变压器,变压器空载损耗低,节能效果显著,环保效应强。设计磁通密度较小,噪声更低,其节能效果得到广泛的认同。综合使用成本低,运行稳定、安全性能高。
4. 内部连接:

压器与中开关之间采用绝缘电缆附件连接,安全可靠,全绝缘。




.产品特点


 占地面积小:该箱变体积小、不挡视线,非常适合在公共场所安装使用

 全绝缘,全封密:高压出线至变压器连接部件采用了全绝缘,全封密结构设计,可触摸,保证人身安全

 箱变温升满足国网要求:产品采用独特的大循环散热设计,保证产品温升水平。

 外形美观,易与环境协调:外形美观、可根据客户定制,中式,欧式,广告等多种样式

 施工方便,周期短

 智能化: 数台带智能接口的箱变组成通讯网,与调度中心实时通讯实现“四遥”,适合对综合自动化要求高的场合,提高了配电自动化水平


让供电更可靠,让用电更安全。
